成都输送机的保护控制设计

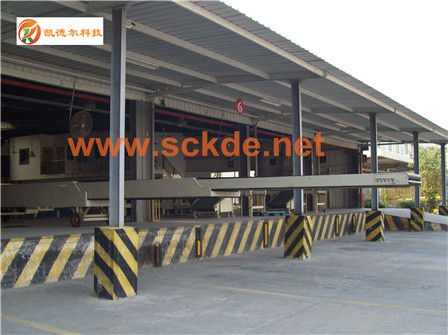

四川凯德尔科技有限公司生产的成都输送机是运输煤的主要工具,它的损坏和修复会影响煤的生产,使整条生产线处于停滞状态。带式输送机的保护和控制是煤生产过程中的一个重要环节,市场上也有大量的带式输送机的保护装置,主要是对带式输送机的状态进行检测,当出现跑偏、张紧力、温度、烟雾、撕裂、速度出现故障时进行语音报警。本文在进行大量的调查和研究后,对带式输送机的保护控制设计方面提出了改进方条。
功能设计现阶段带式输送机的保护装置主要实现跑偏、张紧力、温度、烟雾、煤位、撕裂、速度和急停八大保护,当发生故障时,保护装置会根据故障进行语音报警及显示报警。本文针对这八大保护给予了可靠的控制,以及及时纠正故障,减少损失。
速度保护和控制带式输送机的直接起动,使输送带的张力增加数倍,对输送机的元部件产生很大的冲击,影响了元部件、输送带及整机的稳定性和使用寿命。虽然软启动器的价格比变频器的价格低,但由于本设计装置会有输送机正常工作时的速度控制,所以软启动的控制装置就用变频器速度控制装置。当控制系统发出启动或停止时,变频器开始工作,变频器能够自动跟踪电机的频率、电压和相位,实现同频、同压和同相位的切换,切换过程非常平稳,所以电流不会有太大变化。
速度保护和控制除了启动和停止状态下,在10s内当输送带速度均在(50%c~70%c)额定带速,或带速矣额定带速的50%,或带速额定带速的110%时,速度控制装置应工作,实现变频控制。一定时间后,若速度仍超限,则中止带式输送机的运行。
双向急停开关在任何一边的拉线上施加40~ 120N的力时,变频器控制带式输送机的运行,使带式输送机平稳地中止,并能自锁和复位。
1.2跑偏保护和控制当处于跑偏时,控制系统及时启动纠偏装置,同时报警灯点亮。当跑偏传感器探杆的偏转角度达设定值,启动语音报警,并强制带式输送机停机。当带式输送机停止运行的时候,可以手动启动纠偏装置。
1.3张紧力保护和控制当张紧传感器检测装置检测到输送带松时,报警灯亮,使张紧装置拉紧输送带;反之,输送带过紧时,张紧装置放松输送带,从而有效地控制带式输送机的张紧程度。当带式输送机的输送带张紧程度超限时,启动语音报警,并中止带式输送机的运行。
1.4温度、烟雾保护和控制在测温点温度传感器的测温头测到的温度超过设定值时,报警灯亮,同时喷水降温。当超过一定的时间温度仍然很高,启动语音报警并强制带式输送机停机。
烟雾保护和控制连续2s内,当被监测的环境中烟雾浓度超过煤位检测装置撕裂检测装置速度检测装置速度控制装置急停控制装置液晶显示键盘输入~单片机设定值时,报警灯点亮,同时喷水降低烟雾浓度。当超过一定的时间烟雾浓度仍然很高,启动语音报警并强制带式输送机停机。
